◇ EDFA
製品名 : 可変利得EDFA
Variable Gain EDFA
Lightwaves2020社,
製品名 : 可変利得EDFA
Variable Gain EDFA
Lightwaves2020社,
Lightwave2020社は2009年に低NF(雑音指数)のコンパクトな可変ゲインのEDFAを市場に発表しました。当社の液晶VOAと
薄膜の等価フィルタを搭載した15dBから25dBまでの広帯域にわたり利得を可変に出来ます。
当製品は前置増幅器，イン･ライン，並びにブースタ増幅等の応用に用いられます。ゲイン偏差は<±2dB，NF(雑音指数)は
<7dBを保証致します。
Lightwave2020社の全機能EDFAはゲイン，パワー並びに電流は一定の全て自動制御モジュールになっております。入出力の
モニタリングをすることにより，温度や信号レベルを測定し信号レベルの警報が発生します。またお客様仕様にも対応致します。

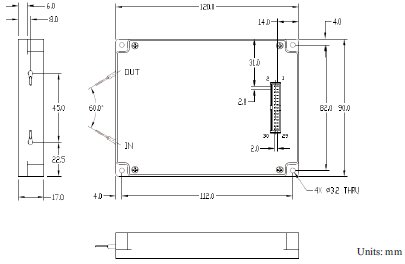

●広帯域ゲイン設定 ●コンパクトパッケージサイズ( 112 x 90 x 17mm)
●低NA(雑音指数) ●最新のファームウエア適応 ●多機能モデル(AGC, APC, & ACC)
●RS232デジタルインターフェース
◇応 用
●シングルチャンネル 又は DWDMシステム応用 ●信号損失補償
●メトロ，地域並びに長距離WDMネットワーク ●光クロスコネクト
●スイッチマトリックス ●光Add/ Drop モジュール ●デジタルCATV
|
パラメータ
|
仕様値
|
|||
|
Min.
|
Typ.
|
Max.
|
||
| EDFA 動作モード |
AGC, APC & ACC
|
|||
| DWDM チャンネル数 |
-
|
-
|
40
|
|
|
動作波長
|
1530 nm
|
-
|
1562nm
|
|
| 光入力パワー |
-
|
-
|
-10dBm/ch.
|
|
| 全光入力パワー |
-30 dBm
|
-
|
-10 dBm
|
|
|
信号ゲイン
|
15 dB
|
-
|
25 dB
|
|
|
NF (@Pin:-30dBm, Gain:15dB)
|
-
|
-
|
7.0 dB
|
|
|

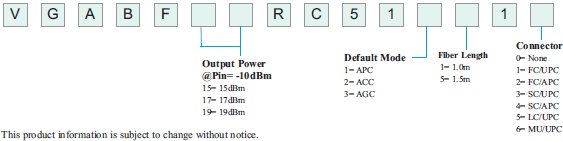

飽和全光出力 (@Pin:-10dBm)
|
15, 17 or 19 dBm
|
-
|
-
|
|
|
ゲイン平坦度(@Gain:23dB)
|
-1
|
-
|
+1
|
|
|
ゲイン平坦度(@Gain:15〜25dB)
|
-2
|
-
|
+2
|
|
|
偏波依存ゲイン
|
-
|
-
|
0.5 dB
|
|
|
偏波モード分散
|
-
|
-
|
0.5 ps
|
|
|
入/出力反射減衰量(励起LD off)
|
35 dB
|
-
|
-
|
|
