◇ コンパクトASE
製品名 : コンパクト ASE 光源
Compact ASE Source
Lightwaves2020社,
製品名 : コンパクト ASE 光源
Compact ASE Source
Lightwaves2020社,
Lightwave2020社は産業界の主要な低価格のASE光源をご提案させて頂きます。当社は独自のEDFA技術を用いてC-バンドの
10dBmまでの出力の製品を供給します。当製品は非常にコンパクトでコンパクトな光源を組み込んだ様々な製品に適応可能です。
Lightwave2020社のコンパクトなASE光源はスペクトルやパワー安定性を含めた優れた特性を持っております。更にお客様は
ご自分の応用に適した仕様に有った最善の平坦なスペクトラムを選択する事が可能です。ASEは通常エレクトロニクスのRS232
又はI2Cインターフェース装備で出荷されます。
Lightwave2020社ASE光源はTelcordiaに準拠しております。
●コンパクトサイズ( 70 x 90 x 15mm) ●経済価格 ●標準電気インターフェース装備
●オプション：等価フィルタ
◇応 用
●光ファイバーコンポーネント試験 ●ファイバーセンサーシステム
●ファイバージャイロスコープ
|
パラメータ
|
仕様値
|
|||
|
Min.
|
Typ.
|
Max.
|
||
|
中心波長
|
1528nm
|
-
|
1562nm
|
|
| 全出力 |
13/ 15/ 17 dBm
|
-
|
-
|
|
| 出力安定度 |
-
|
-
|
±0.05 dB
|
|
|
長期安定度
|
-
|
-
|
±0.05 dB
|
|
|
スペクトラム平坦度
|
-
|
-
|
10 dB
|
|
|
反射減衰量
|
40
|
-
|
-
|
|
|
供給電圧
|
3.1
|
3.3
|
3.5
|
|
|
消費電力
|
uncooled |
-
|
-
|
3
|
| cooled |
-
|
-
|
3
|
|
|
動作/保存温度
|
-5/ -40
|
-/-
|
70/ 85
|
|
|
ファイバーピッグテール
|
SMF-28, 900um, バッファー
|
|||
|

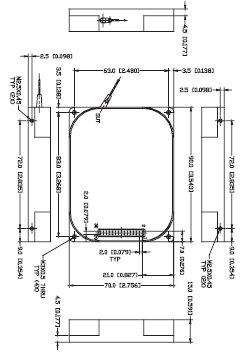

サイズ
|
70(L) x 90(W) x 15(H)mm
|
|||
|
Pin
|
機能
|
Pin
|
機能
|
|
1
|
+3.3V
|
2
|
+3.3V
|
|
3
|
NC
|
4
|
NC
|
|
5
|
GND
|
6
|
GND
|
|
7
|
RS232Rx
|
8
|
RS232Rx
|
|
9
|
GND
|
10
|
GND
|
|
11
|
NC
|
12
|
リセット入力(活性 H)
|
|
13
|
ASE disable input (活性 H)
|
14
|
出力パワーミュート入力(活性 H)
|
|
15
|
ケース温度 警報 (活性 H)
|
16
|
コモン 警報 (活性 H)
|
|
17
|
励起 温度 警報 (活性 H)
|
18
|
励起 バイアス 警報(活性 H)
|
|
19
|
NC
|
20
|
出力損失 警報 (活性 H)
|
|
21
|
NC
|
22
|
出力モニタ- グラウンド
|
|
23
|
NC
|
24
|
出力モニタ-
|
|
25
|
GND
|
26
|
GND
|
|
27
|
NC
|
28
|
NC
|
|
29
|
+3.3V
|
30
|
+3.3V
|
