◇ コンパクトWDM
製品名 : コンパクト 4-ch. CWDM/DeMUX
Compact 4-ch. CWDM / Demultiplexer Module
Lightwaves2020社,
製品名 : コンパクト 4-ch. CWDM/DeMUX
Compact 4-ch. CWDM / Demultiplexer Module
Lightwaves2020社,
Lightwave2020社の4-ch. CWDMは 50x31x8.8mmのサイズです。当社所有の自由空間TFF技術を用いる事により，製品は
温度-20〜+70℃において±7.5nmのパスバンドを保証します。全ての4 CWDMチャンネルの挿入損失は約0.8dBのみであり、
システムへのロスの許容を残しております。このデバイスはメトロやアクセス(交通)ネットワークに広く使われ個人，CATV，3G無線
通話，PON並びにFTTxネットワーク等にも用いられます。動作温度も外部で使われるのに大変使い勝手の良い広い範囲で
お使い可能です。
低温度ドリフトフィルタや最適のパッケージング技術を用いて製造される4ch.CWDMは4-CWDMチャンネル用の分離(demultiplex)
又は結合(mux)用として用いられます。De-MUXモジュールは光ネットワークのレシーバーの前に取り付けられMuｘモジュールは
トランスミッタの後に取り付けられます。モジュールは特殊用途の目的に合うようにお客様仕様にて設計可能です。
Lightwave2020社のCWDMはエポキシフリーの光学系を持ち、Telcordiaに準拠しております。
●超広帯域パスバンド ●非常に低挿入損失であり低リンク損失特性製品
●広い動作温度特性範囲 ●優れた温度安定性
◇応 用
●メトロ(都会)，アクセス(交通)，個人ネットワーク ●CATV ●3G 無線通話
●PON 並びに FTTxネットワーク
|
パラメータ
|
仕様値
|
||||
|
MUX
|
DeMUX |
MUX
|
DeMUX | ||
|
チャンネル数
|
-
|
4
|
|||
| 中心波長(nm) |
-
|
1471,1491, 1511,1531, 1551, 1571, 1591, 1611
|
|||
| チャンネルパスバンド |
-
|
±6.5 dB
|
±6.5 dB
|
±7.5 dB
|
±7.5 dB
|
|
挿入損失
|
Max.
|
0.8dB
|
0.8dB
|
1.0dB
|
1.0dB
|
|
パスバンド平坦度
|
Max.
|
0.3dB
|
0.3dB
|
0.3dB
|
0.3dB
|
|
ch.アイソレーション(隣ch.)
|
Max.
|
N/A
|
30 dB
|
N/A
|
30 dB
|
|
ch.アイソレーション(non隣ch.)
|
Max.
|
N/A
|
45 dB
|
N/A
|
45 dB
|
|
PDL(偏波依存損失）
|
Max. |
0.2dB
|
0.2dB
|
||
|
PMD(偏波モード分散）
|
Max. |
0.1dB
|
0.1dB
|
||
|
反射減衰量
|
Min. |
45 dB
|
45 dB
|
||
|
指向性
|
Min. |
50 dB
|
50 dB
|
||
|

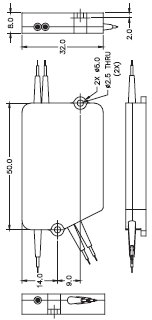

サイズ
|
50(L) x 32(W) x 8(H)mm
|
||||
|
パラメータ
|
仕様
|
|
最大入力パワー
|
25 dBm
|
|
動作/保存 温度
|
-20〜+70/ -40〜+85℃
|
|
引っ張り負荷
|
5 N
|
