製品名:液晶タイプ偏波面コントローラ
Liquid Crystal Based Polaraization Controller
Lightwaves2020社,
製品名:液晶タイプ偏波面コントローラ
Liquid Crystal Based Polaraization Controller
Lightwaves2020社,
Lightwaves2020の偏波面コントローラは液晶技術に基づいております。当製品は0°又は45°でのファスト光軸を持った3つ
又は4つのリターダより構成されております。理論的には3つの液晶リターダが任意の入力の偏光状態よりあらゆる必要とする
偏光状態を得るのに必要です。もしご要望があれば4つ目のリターダをファスト軸に合わせて加えております。偏光状態の制御は
各リターダへ供給される電圧を個々に変える事によって行う事が可能です。

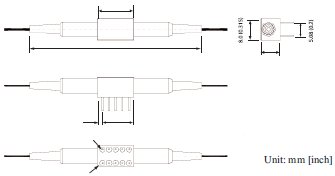

ミニDIL(Dual in Line)タイプの10-pinの13.8x 7.5x 8.0mmサイズのLightwaves2020の偏波面コントローラは多くの応用に
容易に取り付ける事が可能です。更に当デバイスと温度センサーは閉回路制御での同じパッケージ内に装着されており、
温度特性を安定に保ちます。
当製品はTelcordia準拠品です。
●動態部品はありません。 ●広帯域の動作波長範囲
●高消光比 ●低挿入損失 ●低PDL(偏光依存損失)
●低PMD(偏光モード分散) ●低消費電力
◇応 用
●PMD補償器 ●偏光発生器 ●偏光合波器 ●偏光機器
| パラメータ |
仕様値
|
|
光入力パワー
|
≧23 dBm
|
|
消費電力
|
1mW/ セル
|
|
Pin 番号
|
内容
|
|
1 & 10
|
RTDオプショナル
|
|
2 & 9
|
セル 1 0°
|
|
3 & 8
|
セル 2 45°
|
|
4 & 7
|
セル 3 0°
|
|
5 & 6
|
セル 4 45°
|
|
パラメータ
|
仕様値
|
|
|
3 セル
|
4 セル
|
|
|
動作波長範囲
|
1525-1615 nm
|
|
|
挿入損失(w/o コネクタ)
|
≦ 1.2 dB
|
≦ 1.5 dB
|
|
波長依存損失
|
≦ 0.5 dB
|
|
|
消光比
|
≧30 db
|
|
|
応答速度 @ 23℃
|
Typ 100 ms.
|
|
|
偏光モード分散
|
≦ 0.1 ps
|
|
|
駆動電圧(w/o ドライバー)
|
0〜20V p-p，10kHz 矩形波
|
|
|
駆動電圧(w ドライバー)
|
0〜5VDC
|
|
|
動作/ 保存温度
|
0〜+65℃/ -40〜+85℃
|
|
|
動作湿度
|

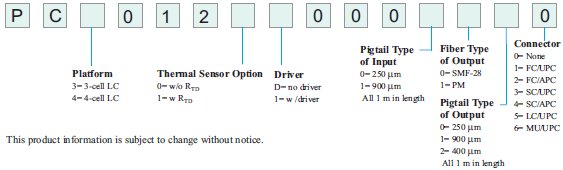

0〜95%RH
|
|
