◇光パワーモニタ-
製品名 : 1310/1550nm WDMフィルタ集積パワーモニタ
1310/1550nm WDM Integrated OPM
Lightwaves2020社,
製品名 : 1310/1550nm WDMフィルタ集積パワーモニタ
1310/1550nm WDM Integrated OPM
Lightwaves2020社,
Lightwave2020社の1310/1550nmWDM フィルタ集積光パワーモニターは一方から光を受光し他方に反射させます。
1310/1550nmWDM薄膜フィルタとPINフォトダイオードが一つのコンパクトな同軸パッケージ中に集積されており，PIBFは取り扱い
のパーツの数を最適化し、融着の手数を省き且つ基盤のスペースをセーブ致します。φ3.5x 18.1mm(ベアーファイバー)のサイズ
はマーケットでは最も小さなパワーモニターとなっております。
このPIBFのデバイスは優れた直線性の応答特性，低偏波依存損失，受光精度を上げるために入射光信号と反射光信号間の
高アイソレーション、そして高周波応答特性等の多くの素晴らしい特性を持っております。当製品はDual Window WDMの設計を
簡潔にし、個々の部品を用いるより光ネットワークのパワーモニタリングの低価格な且つコンパクトな手法となります。
●コンパクトな同軸パッケージ ●低挿入損失
●入射光信号と反射光信号間の高アイソレーション
●優れた直線性特性 ●低偏波依存損失 ●低波長依存損失
●高周波応答特性 ●パーツの数を最適化 ●融着の手数を省略
●ボード空間のスペース保持 ●経済価格
◇応 用
●Dual Window WDM system
|
パラメータ
|
仕様値
|
|||
|
反射ポート
|
Min.値
|
Typ.値
|
Max.値
|
|
|
動作波長範囲
|
1540±30nm 又は 1310±50nm
|
|||
|
挿入損失
|
-
|
-
|
0.6dB
|
|
|
PDL (偏波依存損失)
|
-
|
0.05dB
|
0.1 dB
|
|
|
アイソレーション
|
15dB
|
-
|
-
|
|
|
PMD(偏波モード分散)
|
-
|
-
|
0.1 ps
|
|
|
光反射減衰量
|
45 dB
|
-
|
-
|
|
|
受信ポート
|
Min.値
|
Typ.値
|
Max.値
|
|
|
動作波長範囲
|
1540±30nm 又は 1310±50nm
|
|||
|
アイソレーション
|
40dB
|
-
|
-
|
|
|
応答特性
|
0.7 A/W @1550バンド
0.55 A/W @1310バンド |
-
|
-
|
|
|
光入力パワー
|
-
|
-
|
15dBm
|
|
|
偏波依存応答
|
-
|
-
|
0.2dB
|
|
|
動作バイアス電圧
|
-
|
-5.0V
|
-
|
|
|
直線性
|
-
|
-
|
±5%
|
|
|
暗電流 @23℃ -5V
|
-
|
0.5
|
1.0
|
|
|
全体
|
||||
|
ファイバーピッグテール
|
SMF-28, 250um ベア-ファイバー又は900umルースチューブ
|
|||
|
サイズ
|
φ3.5x 18.1mm(ベアーファイバー)，
φ3.5x 26.0mm(900umルースチューブ) |
|||
|
パラメータ
|
Min.値
|
Max.値
|
|
逆電圧
|
-
|
20V
|
|
順方向電流
|
-
|
10mA
|
|
動作温度
|
-5℃
|
70℃
|
|
保存温度
|
-40℃
|
85℃
|
|
動作湿度
|
-
|
95%RH
|

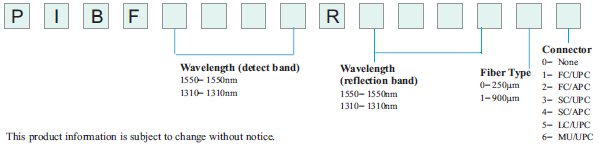

(mm)
