◇光パワーモニタ-
製品名 : シングルチャンネル一方向小型光パワーモニタ
Single Channel Unidirectional MOPM
Lightwaves2020社,
製品名 : シングルチャンネル一方向小型光パワーモニタ
Single Channel Unidirectional MOPM
Lightwaves2020社,
当社のシングルチャンネル一方向小型光パワーモニタ(MOPM)は一つのコンパクトな同軸パッケージ中にマイクロタップ,アイソレータと
PINホトダイオードが組み込まれております。マーケットにおける最も小さいデバイスです。この集積デバイスは高アイソレーション，
低暗電流，低挿入損失，低波長依存損失，低偏波依存損失と低偏波依存応答特性を持った製品です。他の製品と同じくTelcordiaに準拠
しております。光アンプやWDMシステムの設計に用いられます。一方向性を持った光ネットワークのモニタリングとして用いられます。
●一方向性を持ったモニタリング ●コンパクトな同軸パッケージ
●優れた直線性特性 ●小さな取り付け面積につきボード空間を保持
●低挿入損失 ●高アイソレーション特性 ●経済価格
◇応 用
●EDFA ●ラマンアンプ ●DWDM mux/demux ●OADM
●OXC ●保護スイッチ ●その他のモニタリング応用
|
パラメータ
|
仕様値
|
|||
|
Min.値
|
Typ.値
|
Max.値
|
||
|
動作波長範囲
|
C-バンド
|
1525nm
|
1550nm
|
1565nm
|
|
L-バンド
|
1570nm
|
1593nm
|
1615nm
|
|
|
C&Lバンド
|
1525nm
|
1570nm
|
1615nm
|
|
|
PDL (偏波依存損失)
|
-
|
0.03dB
|
0.1 dB
|
|
|
WDL(波長依存損失)
|
-
|
0.05dB
|
0.15 dB
|
|
|
PMD(偏波モード分散)
|
-
|
-
|
0.1 dB
|
|
|
光反射減衰量
|
45 dB
|
-
|
-
|
|
|
応答平坦度
|
-
|
-
|
±0.3dB
|
|
|
偏波依存応答性
|
-
|
0.03dB
|
0.1dB
|
|
|
直線性
|
-
|
-
|
±5%
|
|
|
逆電圧
|
-
|
5V
|
20V
|
|
|
順方向電流
|
-
|
-
|
10mA
|
|
|
暗電流 ＠23℃，-5V
|
-
|
0.5nA
|
1.0nA
|
|
|
高周波応答リミット
|
0.6GHz
|
-
|
-
|
|
|
動作/ 保存温度
|
-5/ -40℃
|
-/ -
|
70/ 85℃
|
|
|
ファイバーピッグテール
|
SMF-28, 250um ベア-ファイバー又は900umルースチューブ
|
|||
|

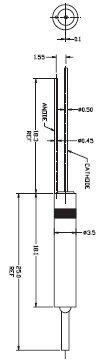

サイズ
|
φ3.5x 18.1mm(ベアーファイバー)，
φ3.5x 26.0mm(900umルースチューブ) |
|||
|
タップ比
(%) |
最大挿入損失(dB)
|
Min.応答特性
（uA/mW) |
Max.入力光パワー
（mW) |
|||
|
C 又は Lバンド
|
C+Lバンド
|
|||||
|
プレミアム
|
A-グレード
|
プレミアム
|
A-グレード
|
|||
|
1
|
0.3
|
0.4
|
0.4
|
0.5
|
8
|
500
|
|
3
|
0.4
|
0.5
|
0.5
|
0.6
|
21
|
300
|
|
5
|
0.5
|
0.6
|
0.6
|
0.7
|
35
|
300
|
