◇光パワーモニタ-
製品名 : 多チャンネルパワーモニタ アレー
Multi Channel Optical Monitor Array
Lightwaves2020社,
製品名 : 多チャンネルパワーモニタ アレー
Multi Channel Optical Monitor Array
Lightwaves2020社,
Lightwave2020社の多チャンネル光パワーモニタ(OPMA)は多チャンネルの光パワーのモニタリング用として設計されております。
当製品はコンパクトなケースに4/8ch.小型光パワーモニタのアレーより構成されております。各小型光パワーモニタのアレーは一つの
コンパクトな同軸パッケージ中にマイクロタップとPINホトダイオードが組み込まれております。
OPMAは非常に僅かな設置面積ですので基盤の空間を保ちます。
●広範囲な波長にて適用可能(C-,L-,並びにC-&L-バンド)
●コンパクトな同軸パッケージ ●僅かなリップル ●優れた直線性
●小さな取り付け面積につきボード空間を保持 ●低挿入損失
●低PDL(偏波依存損失)，低PDR(偏波依存応答)
●低WDL(波長依存損失) ●最適なファイバー接合 ●経済価格
◇応 用
●EDFA ●ラマンアンプ ●DWDM mux/demux ●OADM
●保護スイッチ ●その他のモニタリング応用
|
パラメータ
|
仕様値
|
|||
|
Min.値
|
Typ.値
|
Max.値
|
||
|
動作波長範囲
|
C-バンド
|
1525nm
|
1550nm
|
1565nm
|
|
L-バンド
|
1570nm
|
1593nm
|
1615nm
|
|
|
C&Lバンド
|
1525nm
|
1570nm
|
1615nm
|
|
|
PDL (偏波依存損失)
|
-
|
0.03dB
|
0.1 dB
|
|
|
WDL(波長依存損失)
|
-
|
0.05dB
|
0.15 dB
|
|
|
PMD(偏波モード分散)
|
-
|
-
|
0.1 dB
|
|
|
光反射減衰量
|
45 dB
|
-
|
-
|
|
|
応答平坦度
|
-
|
-
|
±0.3dB
|
|
|
偏波依存応答性
|
-
|
0.03dB
|
0.1dB
|
|
|
直線性
|
-
|
-
|
±5%
|
|
|
逆電圧
|
-
|
5V
|
20V
|
|
|
順方向電流
|
-
|
-
|
10mA
|
|
|
暗電流 ＠23℃，-5V
|
-
|
0.5ｎA
|
1.0nA
|
|
|
高周波応答リミット
|
0.6GHz
|
-
|
-
|
|
|
動作/ 保存温度
|
-5/ -40℃
|
-/ -
|
70/ 85℃
|
|
|
ファイバーピッグテール
|
SMF-28, 250um ベア-ファイバー又は900umルースチューブ
|
|||
|
サイズ
|
φ3.5x 18.1mm
|
|||
|

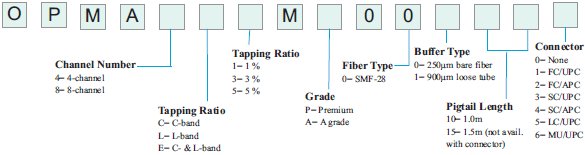

タップ比
(%) |
最大挿入損失(dB)
|
Min.応答特性
（uA/mW) |
Max.入力光パワー
（mW) |
|||
|
C 又は Lバンド
|
C+Lバンド
|
|||||
|
プレミアム
|
A-グレード
|
プレミアム
|
A-グレード
|
|||
|
1
|
0.3
|
0.4
|
0.4
|
0.5
|
8
|
500
|
|
3
|
0.4
|
0.5
|
0.5
|
0.6
|
24
|
300
|
|
5
|
0.5
|
0.6
|
0.6
|
0.7
|
45
|
300
|
|

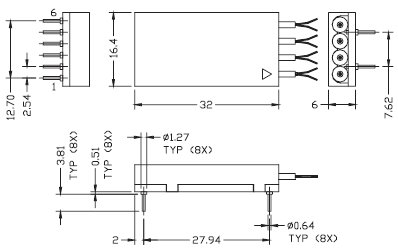

Pin 数
|
関数
|
|
1
|
アノード com
|
|
2
|
ch.1 カソード
|
|
3
|
ch.2 カソード
|
|
4
|
アノード com
|
|
5
|
ch.3 カソード
|
|
6
|
ch.4 カソード
|
|
7
|
マウンティング
|
|
8
|
マウンティング
|
|

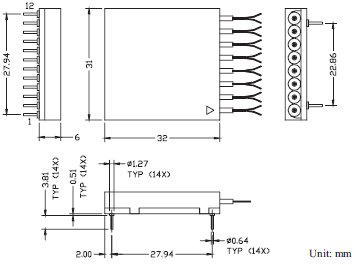

Pin 数
|
関数
|
Pin 数
|
関数
|
|
1
|
アノード com
|
8
|
アノード com
|
|
2
|
ch.1 カソード
|
9
|
ch.6 カソード
|
|
3
|
ch.2 カソード
|
10
|
ch.7 カソード
|
|
4
|
アノード com
|
11
|
アノード com
|
|
5
|
ch.3 カソード
|
12
|
ch.8 カソード
|
|
6
|
ch.4 カソード
|
13
|
マウンティング
|
|
7
|
ch.5 カソード
|
14
|
マウンティング
|
