◇可変アッテネータ(VOA)
製品名 : 8ch.液晶タイプVOA(ドライバー無し)
Liquid Crystal Based 8ch. VOA(w/o driver)
Lightwaves2020社,
製品名 : 8ch.液晶タイプVOA(ドライバー無し)
Liquid Crystal Based 8ch. VOA(w/o driver)
Lightwaves2020社,
●小さな取り付け面積
●動くパーツ無しで連続チューニング可能
●高精度な光パワーコントロール方式
●低挿入損失
●広いダイナミックレンジ
●低消費電力
●経済価格
◇応 用
●ネットワーク光パワー調整
●WDMシステム内のチャンネルバランシング
●EDFAゲインチルト＆パワーバランシング
●ラマンアンプ
●多チャンネルOADM
|
パラメータ
|
Normal-on
|
Normal-off
|
|||||
|
動作波長範囲
|
-
|
C-バンド
|
C+Lバンド
|
O to Lバンド
|
C-バンド
|
C+Lバンド
|
O to Lバンド
|
|
挿入損失
|
Max
|
1.0dB
|
1.0dB
|
1.2dB
|
1.1dB
|
1.2dB
|
1.5dB
|
|
PDL @0/10/20dB
|
Max
|
0.1/0.15/0.25dB
|
0.1/0.2/0.35dB
|
0.15/0.3/0.5dB
|
0.12/0.25/0.35dB
|
0.12/0.3/0.5dB
|
0.2/0.4/0.6dB
|
|
WDL @0/10/20dB
|
Max
|
0.1/0.2/0.4dB
|
0.15/0.3/0.5dB
|
1.0/1.5/2.0dB
|
0.15/0.25/0.5dB
|
0.2/0.3/0.5dB
|
1.0/1.5/2.0dB
|
|
減衰範囲
|
Min.
|
20, 30 又は 40
|
|||||
|
PMD
|
Max.
|
0.1 ps
|
|||||
|
クロマテック分散
|
Max.
|
Max 0.2 ps/nm
|
|||||
|
反射減衰量
|
Max
|
>= 45 dB
|
|||||
|
減衰解像度
|
Max
|
Min.連続 dB/mV
|
|||||
|
最大光パワー
|
Min.
|
Min. 300mW
|
|||||
|
立上/立下時間
|
Max.
|
Max. 5ms/ Max. 35( -5℃〜23℃)， Max. 15( 23℃〜70℃)
|
|||||
|
駆動電圧(DC)
|
-
|
0〜40Vp-p, 10kHz 矩形波
|
|||||
|
動作/ 保存温度
|
-
|
-5〜70℃/ -40〜85℃
|
|||||
|
ファイバー長
|
-
|
1m+/-0.1m
|
|||||
|

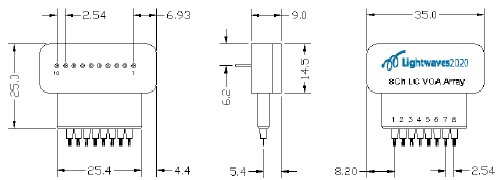

サイズ
|
-
|
9 x 25 x 35mm
|
|||||
|
Pin
|
ファンクション
|
Pin
|
ファンクション
|
|
1
|
GND
|
6
|
Ch.5 駆動(0〜5V)
|
|
2
|
Ch.1 駆動
|
7
|
Ch.6 駆動(0〜5V)
|
|
3
|
Ch.2 駆動
|
8
|
Ch.7 駆動(0〜5V)
|
|
4
|
Ch.3 駆動
|
9
|
Ch.8 駆動(0〜5V)
|
|
5
|
Ch.4 駆動
|
10
|
GND
|
