◇可変アッテネータ(VOA)
製品名 : 液晶タイプ広帯域VOA
Liquid Crystal Based Wide-Band VOA
Lightwaves2020社,
製品名 : 液晶タイプ広帯域VOA
Liquid Crystal Based Wide-Band VOA
Lightwaves2020社,
当社の液晶を用いた広帯域可変アッテネータ(VOA)は光ネットワーク内のパワーマネージメントを電圧制御によって行なうデバイス

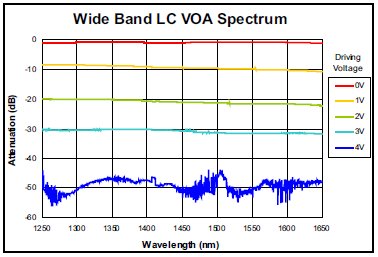

です。各デバイスモジュールは40dBまでのアッテネーションのダイナミックレンジがあり1260〜1620nmの波長に対応します。
直密封された直径7.2mmの同軸パッケージのVOAに関して，VOAの小さな設置サイズは回路基板上に集積するのに適しております。
更に動作するパーツが無く，バックラッシュの無い精密な減衰制御，低挿入損失と経済価格等の利点があります。VOAは0〜40V
ピークtoピーク10KHz正弦波か或いは0〜5VDCの当社の容易な駆動基板を用いるかで動作されます。
当VOAはロングホールシステムのDWDMレーザ信号の前段の調整に用いられ，EDFAでのゲインチルト調整と同じ様に、光Add/
Dropモジュール内のパワー等価と光クロスコネクトとして用いられます｡当製品は他の製品と同じくTelcordiaに準拠されております｡
●稼動パーツ無しで連続チューニング可能 ●超広帯な域減衰バンド幅
●広減衰な減衰範囲 ●低挿入損失
●同軸パッケージの小さい設置面積
●バックラッシュやヒストリシスの無い僅かなチューニングスロープ
●高精度な光パワーコントロール方式 ●経済価格
◇応 用
●ネットワーク光パワー調整
●広帯域チャンネルバランシング
●光EDFAのゲインチルトやパワー調整
●ラマンアンプ
●多チャンネルOADM
|

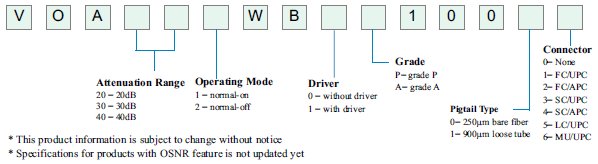

パラメータ
|
Normal-on
|
Normal-off
|
||
|
グレードP
|
グレードA
|
グレードP
|
グレードA
|
|
|
動作波長範囲
|
1260nm〜1620nm
|
|||
|
減衰範囲
|
Min. 20, 30 又は 40
|
|||
|
挿入損失
|
Max. 1.2 dB
|
Max. 1.5 dB
|
Max. 1.3 dB
|
Max. 1.5 dB
|
|
PLD @ 10dB
|
Max. 0.15 dB
|
Max. 0.2 dB
|
Max. 0.25 dB
|
Max. 0.3 dB
|
|
WDL@10dB
|
Max. 0.4 dB @ C-バンド又は L-バンド
|
|||
|
PMD
|
Max 0.1 ps
|
|||
|
クロマテック分散
|
Max 0.2 ps/nm
|
|||
|
反射減衰量
|
>= 45 dB
|
|||
|
減衰解像度
|
Min.連続 dB/mV
|
|||
|
最大光パワー
|
Min. 300mW
|
|||
|
立上り/下り応答時間
|
Max. 5ms/ Max. 35( -5℃〜23℃)， Max. 15( 23℃〜70℃)
|
|||
|
駆動電圧(DC)
|
0〜5VDC
|
|||
|
供給電圧(DC)
|
+5VDC
|
|||
|
消費電力
|
Max. 200 mW
|
|||
|
動作/ 保存温度
|
-5〜70℃/ -40〜85℃
|
|||
|
ファイバーピッグテール
|
1m+/-0.1m
|
|||
|
サイズ
|
36.3 x 12.7 x 11.5mm
|
|||
|
Pin
|
ファンクション
|
Pin
|
ファンクション
|
|
1
|
NC
|
22
|
NC
|
|
2
|
GND
|
21
|
GND
|
|
3
|
NC
|
20
|
NC
|
|
4
|
NC
|
19
|
NC
|
|
5
|
NC
|
18
|
NC
|
|
6
|
NC
|
17
|
NC
|
|
7
|
アナログ入力(0-5V)
|
16
|
NC
|
|
8
|
GND
|
15
|
NC
|
|
9
|
+5V電源
|
14
|
NC
|
|
10
|
NC
|
13
|
NC
|
|
11
|
VOA PIN-A
for off-board connection |
12
|
VOA PIN-B
for off-board connection |

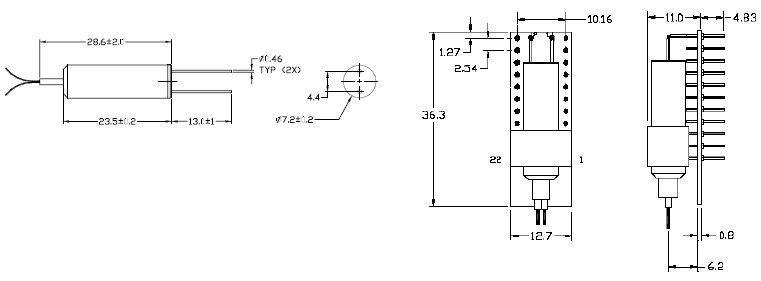

VOA + ドライバーアッセンブリー図
