◇VOA(可変アッテネータ)製品

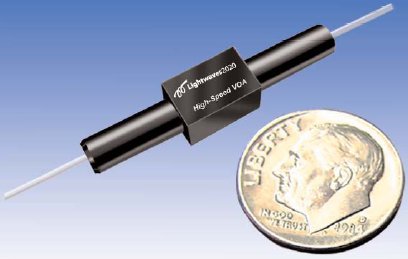

製品名 : 高速VOA
High Speed VOA
Lightwaves2020社
製品名 : 高速VOA
High Speed VOA
Lightwaves2020社
Lightwaves2020社の高速VOA(可変光アッテネ-タ)はμ秒の高速応答に対応す斬新な材料に基づいており、ms速度の
可変光アッテネ-タ(VOA)と比較すると際立って高速です。このドラマチックな応答速度は40Gbps応用に要求される分野に
適応されます｡
オプションのPCBドライバーについては偏波面コントローラがそれに取り付いております｡ドライバーは0-5VDCで動作し光パワー
アッテネーションやスイッチング等で用いられます。
●高速(μs)減衰制御
●広帯域波長範囲で適応
●動くパーツがなく連続チューニングする
●低挿入損失
●動作波長範囲において低PDL
●ソリッドステート技術
◇応 用
●DWDMシステムのチャンネルバランス
●光Add/Dropと光クロスコネクトのパワー等価
●EDFAにおける利得チルトとパワー調整
●レシーバ保護
|
パラメータ
|
仕様値
|
||
|
波長帯域
|
1550 nmバンド
C-バンド or C+Lバンド |
1310 nmバンド
O-バンド |
1310/1550 nmバンド
Dual バンド |
|
挿入損失
|
<0．9dB
|
<1.2dB
|
<1.2dB
|
|
減衰値
|
> 28dB(標準)，オプション-1:>32dB, -2:>38dB
|
||
|
PDL
|
< 0.3dB
|
||
|
応答速度
|
<10μsec.
|
||
|
反射減衰量
|
> 55 dB
|
||
|
PMD
|
< 0.1 ps
|
||
|
最大光出力
|
5mW
|
||
|
駆動電圧(ドライバー付き)
|
0-5V
|
||
