◇可変アッテネータ(VOA)

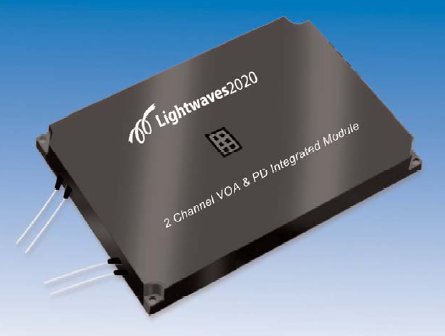

製品名 : 2チャンネルVOA ＆ PD集積モジュール
2 Channel VOA ＆ PD Integrated Module
Lightwaves2020社,
製品名 : 2チャンネルVOA ＆ PD集積モジュール
2 Channel VOA ＆ PD Integrated Module
Lightwaves2020社,

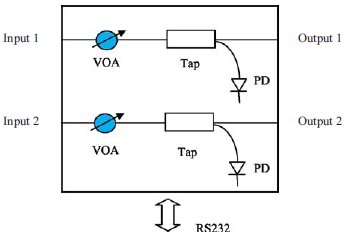

当社の2ch.可変アッテネータ(VOA)はPDへの光量調整により受光感度を適正にするデバイスです。モジュールは0-5VDCで動作
します｡
●実時間光パワー調整
●稼動パーツ無しで連続チューニング可能
●高い精巧な光パワー制御
●低挿入損失、ワイドなダイナミックレンジ
●RS232インターフェース
●経済価格
◇応 用
●ネットワーク光パワー調整
●WDMシステム内のチャンネルバランシング
●ラマンアンプ
●光EDFAのゲインチルトやパワー調整
●多チャンネルOADM
|
パラメータ
|
Min.値
|
Typ.値
|
Max.値
|
単位
|
|
動作波長範囲
|
1258
|
-
|
1562
|
nm
|
|
入力パワー範囲
|
-30
|
-
|
+10
|
dBm
|
|
減衰範囲
|
40
|
-
|
-
|
dB
|
|
挿入損失
|
-
|
-
|
1.7
|
dB
|
|
PLD @ 10dB
|
-
|
-
|
0.3
|
dB
|
|
反射減衰量
|
45
|
-
|
-
|
dB
|
|
立上り応答時間
|
-
|
-
|
5
|
ms
|
|
立下り応答時間
|
-
|
-
|
60(-5〜23℃)
15(23〜70℃) |
ms
|
|
精度(@1550nm & 23℃)
|
-
|
-
|
0.2
|
dB
|
|
供給電源
|
4.75
|
5.0
|
5.25
|
V
|
|
消費電力
|
-
|
-
|
1
|
W
|
|
動作/ 保存温度
|
-5/ -40
|
-
|
70/ 85
|
℃
|
|
サイズ
|
90x 70x 11
|
mm
|
||
