◇可変アッテネータ(VOA)
製品名 : シングルチャンネルVOA
Single Channel Variable Optical Attenuator
Lightwaves2020社,
製品名 : シングルチャンネルVOA
Single Channel Variable Optical Attenuator
Lightwaves2020社,
当社の液晶を用いた可変アッテネータ(VOA)は光ネットワーク内のパワーマネージメントを電圧制御によって行なうデバイスです。
各デバイスモジュールは40dBまでのアッテネーションのダイナミックレンジがありC-バンド，L-バンド並びにC+Lバンドの波長
に対応します。
小さな取り付け面積にパッケージされる8個のVOAはプリント基板に取り付け可能です｡モジュールは0-5VDCで動作し
容易にプラグ12ピンの電気インターフェースコネクタを用います。
●小さな取り付け面積
●ドライバー内臓
●稼動パーツ無しで連続チューニング可能
●耐メカニカルな振動性
●広範囲な波長動作特性
●低PDL/低波長依存損失
●バックラッシュやヒストリシスの無い僅かなチューニングスロープ
●経済価格
◇応 用
●DWDMシステム内のチャンネルバランシング
●光Add/Dropモジュールやクロスコネクトのパワー等価
●光EDFAのゲインチルトやパワー調整
●レシーバーの保護
|
パラメータ
|
Normal-on
|
Normal-off
|
||
|
グレードP
|
グレードA
|
グレードP
|
グレードA
|
|
|
動作波長範囲
|
C-バンド，L-バンド，又はC+Lバンド
|
|||
|
減衰範囲
|
Min. 20, 30 又は 40
|
Min. 21又は 33
|
||
|
挿入損失
|
Max. 1.0 dB
|
Max. 1.2 dB
|
Max. 1.1 dB
|
Max. 1.3 dB
|
|
PLD @ 10dB
|
Max. 0.15 dB
|
Max. 0.2 dB
|
Max. 0.25 dB
|
Max. 0.3 dB
|
|
WDL@10dB
|
Max. 0.4 dB @ C-バンド L-バンド
|
|||
|
クロマテック分散
|
Max 0.2 ps/nm
|
|||
|
反射減衰量
|
Min 45 dB
|
|||
|
減衰解像度
|
Min.連続 dB/mV
|
|||
|
最大光パワー
|
Min. 300mW
|
|||
|
立上り/下り応答時間
|
5ms/ 35( -5℃〜23℃)， 15( 23℃〜70℃)
|
|||
|
駆動電圧(ドライバーなし)
|
0〜30V (Peak to Peak), 10KHz 矩形波
|
|||
|
駆動電圧(ドライバーあり)
|
0〜5VDC
|
|||
|
動作/ 保存温度
|
-5〜70℃/ -40〜85℃
|
|||
|
ファイバーピッグテール
|
SMF-28, 250um ベア-ファイバー又は900umルースチューブ、1m+/-0.1m
|
|||
|

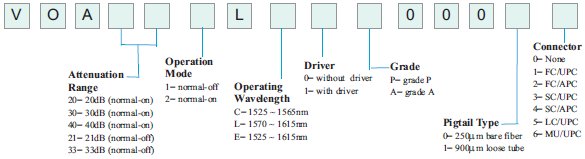

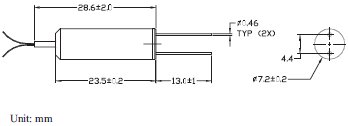

サイズ
|
φ7.2x 23.5mm(ドライバーなし)，36.3x 12.7x 11.5mm (ドライバー付き)
|
|||
|
パラメータ
|
仕様
|
|
電源電圧
|
+5V
|
|
消費電力
|
≦300mW
|
|
駆動電圧
|
0〜5V
|
|
サイズ(電極pin含まず)
|
36.3x 12.7x 1.3mm
|
|
電極pinサイズ
|
φ0.51x 4.83mm
|
|
電極pinピッチ
|
2.54mm
|
