◇チューナブルフィルタ(波長可変フィルタ)
製品名 : 広帯域チューナブルフィルタ
Tunable Filter
Lightwaves2020社,
製品名 : 広帯域チューナブルフィルタ
Tunable Filter
Lightwaves2020社,
当社の広帯域チューナブルフィルタ(Tunable Filter)はチューニングが薄膜フィルタを回転させて得られる最新の発売製品です｡
広帯域の様々な波長チューニング範囲とそのフィルタのプロフィールは薄膜フィルタを選択して可能となります。
●40nm迄波長チューニング範囲 ●動作波長範囲：O,S,CそしてL-バンド
●低挿入損失 ●低PDL特性 ●経済価格
●マイクロメータ或いはステッピングモーターによる波長チューニング
◇応 用
●チューニングレーザや白色レーザ光源のチューニング部品 ●光テスト機器
●WDMネットワークのダイナミックチャンネル選択 ●センサーの光源
|
パラメータ
|
仕様値
|
|||
|
波長帯域
|
Oバンド:
1290-1320 nm |
Sバンド:
1485-1520 nm |
Cバンド:
1520-1565 nm |
Lバンド:
1570-1610 nm |
|
最大挿入損失
|
< 2.7 dB
|
|||
|
PDL
|
< 0.1 dB
|
|||
|
バンド幅
|
< 1.2nm @ -3dB; 10nm @ -20dB
|
|||
|
最大反射減推量
|
> 50dB
|
|||
|
波長チューニング分解能
|
手動タイプ:連続チューニング，スッテプモータ:0.01nm
|
|||
|
動作/ 保存温度
|
0〜70/ -40〜85 ℃
|
|||
|

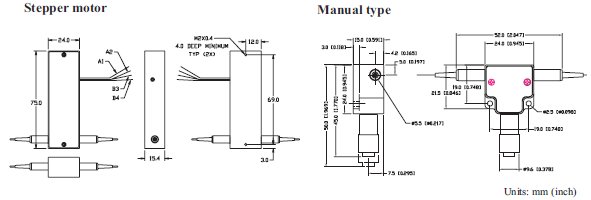

サイズ
|
手動タイプ:24 x 50 x 15mm/ スッテプモータ:24 x 75 x 15.4mm
|
|||
