◇チューナブルフィルタ(波長可変フィルタ)

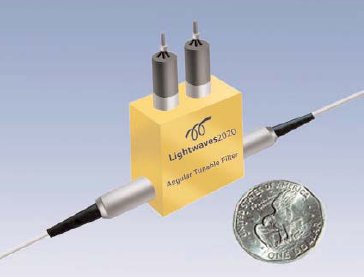

製品名 : 角度チューナブルフィルタ
Angular Tunable Filter
Lightwaves2020社,
製品名 : 角度チューナブルフィルタ
Angular Tunable Filter
Lightwaves2020社,
薄膜の技術に基づいた角度チューナブルフィルタ(Angular Tunable Filter)は低挿入損失，フラットトップの透過スペクトラムそして
優れた熱安定度の特性からテレコム，特にDWDM光システムの応用に適しております。当社の優れたコーティング技術によって
PDLの値を最適化し50GHzで動作するステッピンッグモータで角度チューナブルフィルタはコンパクトサイズに納めることが出来
また経済価格に押さえる事が出来ました。
●フラットトップ透過スペクトラム
●40nm迄波長チューニング範囲
●低PDL特性
●ステッピングモーターによる波長チューニング
◇応 用
●光テスト機器
●DWDMネットワークのダイナミックチャンネル選択
●光特性モニタリング
●ノイズ抑圧
|
パラメータ
|
仕様値
|
|
|
波長帯域
|
Cバンド:1530-1565 nm
|
Lバンド:1570-1605 nm
|
|
最大挿入損失
|
< 4.0 dB
|
|
|
PDL
|
< 0.4 dB
|
|
|
-5dB/ -20dB バンド幅
|
> 0.12 / < 1.0nm
|
|
|
最大反射減推量
|
< -40dB
|
|
|
最大クロマテック分散
|
± 100 ps/nm
|
|
|
CW温度安定性
|
< 1.0 pm/℃
|
|
|
波長チューニング分解能
|
10(標準) pm
|
|
|
波長 設定誤差/再現性
|
<±50/ <±20 pm
|
|
|
チューニング電圧/ スピード
|
0-5 VDC/ <2秒(全バンド幅)
|
|
|
動作/ 保存温度
|
0〜70/ -40〜85 ℃
|
|
